El sistema está compuesto por dos partes importantes, la primera, es la aplicación o Software de operación (PMFC Software), y la segunda, son las interfaces o equipos de control de disparo (PMFC-144USB).
El Software contiene un conjunto de utilidades que controlan, digitalizan y sincronizan, entre otras tareas, las interfaces PMFC-144USB que se conecten al computador central de operación, este software de control permite la selección de las pistas de sonido mediante la reproducción de archivos en formato MP3, WAV u OGG que pueden ser digitalizados o descargados de Internet, y la digitalización de pistas de sonido desde CD-ROM lo que brinda una amplia gama de posibilidades a la hora de decidir el mejor tema musical.

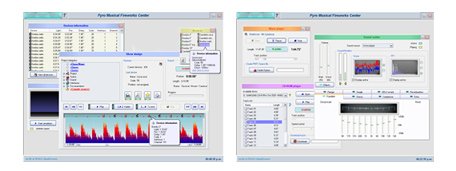

El diseño del espectáculo se realiza fácilmente mediante la visualización del espectro gráfico de sonido y simplemente arrastrando y soltando los diferentes dispositivos pirotécnicos.
Una
vez terminado su diseño es posible la simulación para comprobar
rápidamente su desarrollo general y efectuar correcciones con precisión.
La ejecución del espectáculo se realiza en forma totalmente
automatizada mediante la simple selección del “archivo compilado
de espectáculo” y solicitando su reproducción. Además
es posible el control de determinados canales en forma manual mediante
el uso del Mouse o teclado de la PC, esto permite disponer de canales
secundarios que pueden ser ejecutados en el momento que se desee. El software
permite la conexión a la PC de hasta 10 interfaces de 144 canales
mediante el uso del puerto USB.
Esta estructura por módulos del sistema ofrece la ventaja de instalar las interfaces y borneras necesarias sin acarrear equipamiento innecesario. Cada interfaz de 144 canales dispone de 6 borneras de conexión de iniciadores de fuego de 24 canales cada una dispuestas a lo largo de un cable 100mts de longitud y permitiendo además extensiones de hasta 100mts desde la bornera hasta los iniciadores, pudiéndose conectar hasta 10 iniciadores por canal para su encendido en forma simultánea.
A continuación presentamos una topología típica completa donde se aprecian 3 interfaces conectadas a la PC a través de un HUB (o concentrador) de USB utilizado si la PC solo dispone de 1 puerto USB físico:
Esta estructura por módulos del sistema ofrece la ventaja de instalar las interfaces y borneras necesarias sin acarrear equipamiento innecesario. Cada interfaz de 144 canales dispone de 6 borneras de conexión de iniciadores de fuego de 24 canales cada una dispuestas a lo largo de un cable 100mts de longitud y permitiendo además extensiones de hasta 100mts desde la bornera hasta los iniciadores, pudiéndose conectar hasta 10 iniciadores por canal para su encendido en forma simultánea.
A continuación presentamos una topología típica completa donde se aprecian 3 interfaces conectadas a la PC a través de un HUB (o concentrador) de USB utilizado si la PC solo dispone de 1 puerto USB físico:
Una
característica especial del sistema es que minimiza el cableado
de control en la zona de fuego, dado que sólo es necesario exponer
la bornera y los cables de conexión entre unas y otras, sin necesidad
de instalar cables secundarios con alimentación o control; la interfaz
principal posee la performance suficiente para llevar los 144 canales
sin alimentación auxiliar. Otro punto importante es que la bornera
de conexión no posee elementos activos ni circuitos internos que
puedan ser dañados por el uso, humedad o bajas temperaturas, aumentando
así la confiabilidad y el margen de falla del sistema.
El sistema está diseñado para desarrollar alta resolución en cuanto a temporización y velocidad de disparo, dispone de un control de tiempo manejado por la PC que posibilita 5ms de precisión y un retardo máximo entre de disparos de 35ms. Esto es importante en los sistemas Piro Musicales donde el retardo entre disparos y la precisión son fundamentales.
El sistema está diseñado para desarrollar alta resolución en cuanto a temporización y velocidad de disparo, dispone de un control de tiempo manejado por la PC que posibilita 5ms de precisión y un retardo máximo entre de disparos de 35ms. Esto es importante en los sistemas Piro Musicales donde el retardo entre disparos y la precisión son fundamentales.
Pyro Musical Fireworks Center - PMFC
creado por David Aguirre Grazio
